комплектація:
Найменування |
Кількість |
Основний блок ВЕ1200А |
1 шт. |
Кабель ЕКГ 12 відведень |
1 шт. |
Електроди кінцівок (дорослі) |
4 шт. |
Електроди грудні (дорослі) |
6 шт. |
Шнур живлення |
1 шт. |
Провід вирівнювання потенціалів |
1 шт. |
Термопапір |
1 шт. |
Інструкція з експлуатації |
1 екземпляр |
Додаткова комплектація
(постачається за попереднім замовленням):
Найменування |
Кількість |
Кабель підключення до комп'ютера |
1 шт. |
Програмне забезпечення PCECG |
1 шт. |
USB ключ |
1 шт. |
ЕКГ-гель 250 мл |
За вимогою замовника |
Термопапір |
За вимогою замовника |
Мобільний візок |
1 шт. |

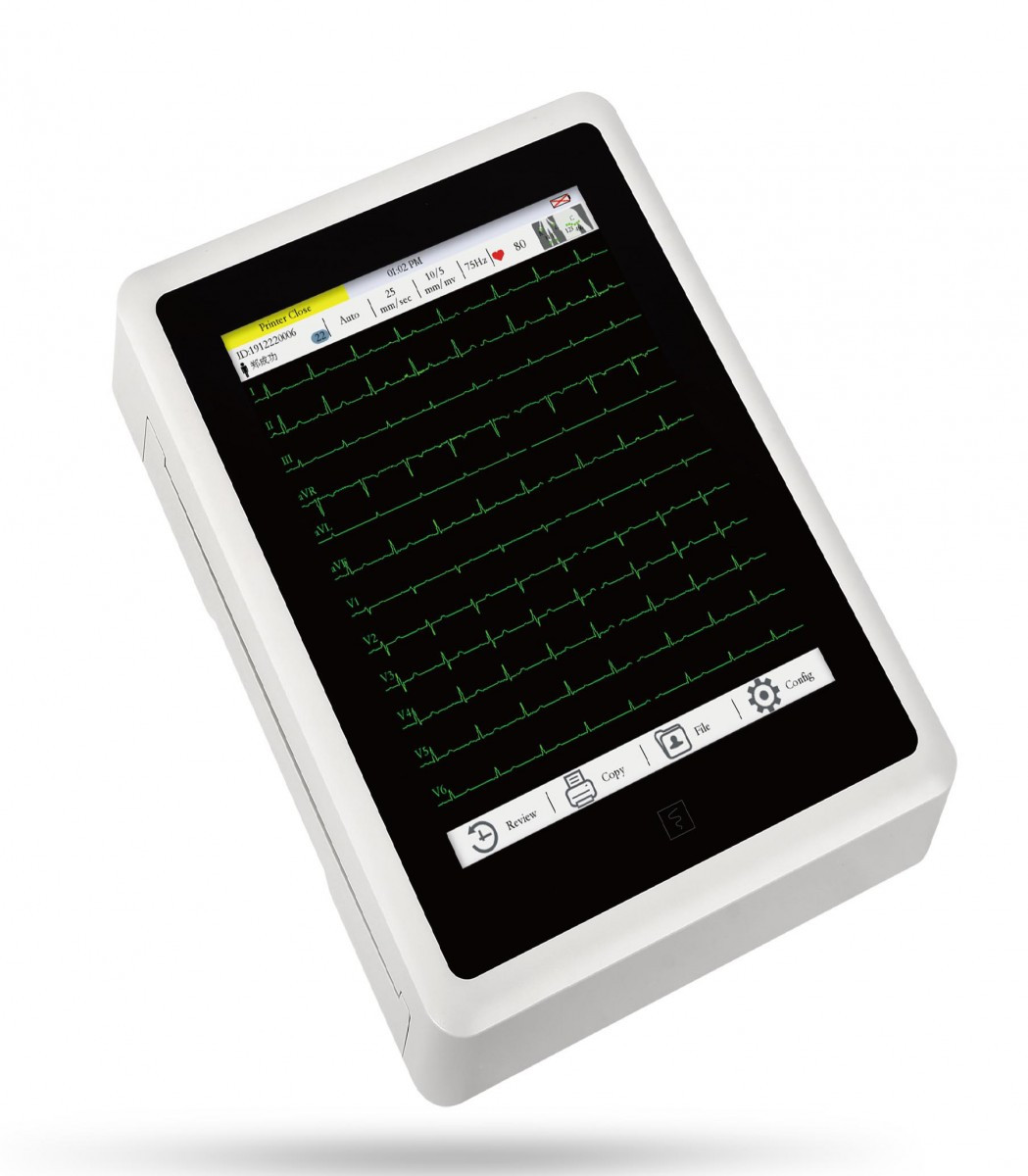

ВЕ1200А – компактний 12-канальний електрокардіограф може використовуватися у відділеннях функціональної діагностики, у кардіологічних відділеннях, у відділеннях інтенсивної терапії лікарень і поліклінік, бригадами невідкладної медичної допомоги.
ВЕ1200А виявляє, реєструє, здійснює автоматичне вимірювання та інтерпретацію комплексів електрокардіографічних сигналів у дорослих / дітей з метою клінічної діагностики та досліджень. Записи ЕКГ-сигналів можуть бути збережені в пам’яті приладу, роздруковані на внутрішньому термопринтері або лазерному принтері.
Особливості:
- Високотехнологічний компактний дванадцятиканальний електрокардіограф.
- Режими реєстрації ЕКГ сигналів: автоматичний, ручний, ритм, VCG (ВКГ).
- Вертикально орієнтований повноекранний кольоровий сенсорний 10.4" дисплей. Повноцінний сенсорний екран спрощує роботу, а очищення та дезінфекцію робить зручнішими.
- Синхронна вибірка та посилення сигналів ЕКГ з 12-ти відведень, одночасне відображення екрані приладу та запис 12 каналів ЕКГ в форматі 12×1 або 6×2.
- Відображення графічної інформаційної схеми підключення електродів до пацієнта і надійності контактів відведень на екрані приладу дозволяє якісно та оперативно проводити діагностику.
- Повністю заряджена акумуляторна батарея забезпечує друк не менше 500 звітів ЕКГ, або реєстрацію ЕКГ без використання паперу не менше 6 годин.
- 600-секундний огляд сигналів ЕКГ по 12-відведенням.
- Внутрішня пам'ять розрахована на 10000 записів ЕКГ, які можна з часом переглядати та роздруковувати.
- Збереження звітів ЕКГ в форматах DAT, BMP, JPG, PDF, DICOM, FDA-XML, SCP.
- Функція пошуку записів ЕКГ, підтримка нечіткого пошуку по імені та ідентифікаційному номеру.
- Підтримка роботи в мережі через дротові та бездротові мережі.
- Два USB порти забезпечують можливість підключення USB диску, маніпулятора (мишки), клавіатури, сканеру штрих-кодів, підключення приладу до зовнішнього принтеру та можливість оновлення програмного забезпечення.
- Підтримка протоколу HL7 / FTP / DICOM, пряме підключення до інформаційної системи лікарні (HIS, EMR, PACS) без допомоги робочої станції ПК, що дозволяє лікарям безпосередньо переглядати криву ЕКГ пацієнта із системи та створювати безпаперові звіти.
- Функція збереження в пам’яті приладу ЕКГ-записів без друку термопринтері.
- Функція прямого друку ЕКГ- записів на лазерному принтері без використання додаткового програмного забезпечення.
- Автоматичний аналіз: вимірювання та інтерпретація.
- Спеціальні цифрові фільтри високої чутливості, для усунення завад.
- Незначна вага, компактний розмір, інтуїтивно зрозумілий робочий інтерфейс, простий і зручний у використанні.
- Опційно постачається програмне забезпечення: передача даних та управління даними ЕКГ у режимі реального часу з ПК, зберігання ЕКГ-записів в базі даних на ПК для подальшого перегляду, аналізу та друку.
Основні параметри |
|
Тип |
Дванадцятиканальний |
Режим реєстрації ЕКГ сигналів |
автоматичний, ручний, ритм, VCG (ВКГ) |
Дисплей |
10.4 дюйми, LCD, кольоровий, сенсорний, 800×600 пікселів |
Відображення каналів ЕКГ на екрані приладу |
одночасно 12 каналів ЕКГ в форматі 12×1 або 6×2 |
Кабель ЕКГ |
З захистом від дії розряду дефібрилятора |
Відведення |
Стандартні 12 відведень І,ІІ,ІІІ,aVR,aVL,aVF,V1,V2,V3,V4,V5,V6 |
Принтер |
Вбудований термо / Зовнішній лазерний |
Швидкість реєстрації ЕКГ сигналів |
5 мм/с, 6,25 мм/с, 10 мм/с, 12,5 мм/с, 25 мм/с, 50 мм/с; |
Формат звіту |
3×4, 3×4+1R, 3×4+3R, 6×2, 6×2+1R, 12×1, 12×1+1T. |
Частотна характеристика |
0.05Гц ~ 150Гц +0.4dB -3.0dB |
Діапазон виміру ЧСС |
30~300 уд/хв |
Коефіцієнт посилення (чутливість) |
2.5мм/мВ, 5мм/мВ, 10мм/мВ, 20мм/мВ, 20/10мм/мВ, 10/5мм/мВ і АВТО (AGC). |
Фільтр мережі |
50Гц, 60Гц, ВИМК. |
Фільтр дрейфу ізолінії (DFT) |
0.05Гц, 0.10Гц, 0.20Гц, 0.50Гц, ВИМК. |
Фільтр ЕМГ (EMG) |
25Гц, 35Гц, 45Гц, ВИМК. |
Фільтр нижніх частот |
75Гц, 100Гц, 150Гц, ВИМК. |
Коефіцієнт ослаблення синфазних завад |
CMRR ≥105 dB |
Аналіз та інтерпретація |
Наявність |
Тип паперу |
210×140мм-150P (20м) або 210×140мм-200P (30м), термочутливий папір у пачці |
Параметри живлення |
100-240 В~, 50/60 Гц, 100 ВА Внутрішня вбудована акумуляторна батарея 14.8 В 3100 мАгод |
Тривалість роботи від повністю зарядженого акумулятора |
Друк не менше 500 звітів ЕКГ, або реєстрація ЕКГ в пам’ять приладу без друку не менше 6 годин. |
Огляд сигналів ЕКГ по 12-відведенням |
10 хвилин |
Внутрішня пам'ять приладу |
10000 записів ЕКГ |
Формат збереження звітів ЕКГ |
DAT, BMP, JPG, PDF, DICOM, FDA-XML, SCP |
Протокол передачі даних |
HL7 / FTP / DICOM |
Габаритні розміри (Д×Ш×В) |
305мм×228мм×74мм |
Вага |
4кг (основний блок, без аксесуарів) |
