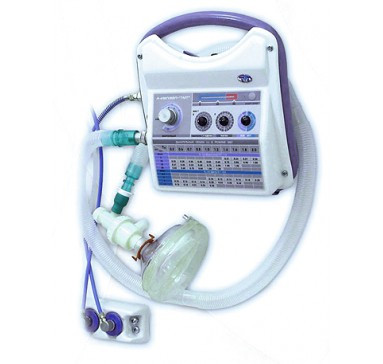

Апарат ІВЛ портативний А-ИВЛ/ВВЛ-«ТМТ»

Призначений для проведення керованої штучної вентиляції легень (ИВЛ) і допоміжної штучної вентиляції легень (ВВЛ) киснево-повітряною сумішшю в умовах виїзної служби інтенсивної терапії та реанімації, вдома, у медичному транспорт, у разі рятувальних заходів, а також у палатах інтенсивної терапії в медичних лікувальних закладах.

Апарат призначений для дорослих і дітей від одного року та старших.

Апарат забезпечує:
- керовану ІВЛ із перемиканням дихального циклу за часом, з активним вдихом і пасивним видихом;
— допоміжну ІВЛ (ВВЛ) у режимах відгуку на дихальні зусилля пацієнта ("на вимогу") і примусового подавання дихального газу, якщо немає дихального зусилля пацієнта ("автоматичний").

1.Апарат забезпечує проведення таких реанімаційних дихальних заходів:
-керовані штучну вентиляцію легень (ІВЛ) дорослих і дітей віком від 6 років;
-керовані штучну вентиляцію легень (ІВЛ) дітей віком від 1 року до 6 років;
-Допоміжну штучну вентиляцію легень (ВВЛ) дорослих і дітей віком від 6 років;
-Допоміжну штучну вентиляцію легень (ВВЛ) дітей віком від 1 року до 6 років.

2. У режимі ІВЛ для дорослих і дітей віком від 6 років апарат забезпечує:
хвилинна вентиляція під час проведення ІВЛ киснево-повітряною сумішшю в межах від 3 до 20 л/хв, з допущеними відхиленнями від встановлених значень ±15%;
хвилинна вентиляція під час проведення ІВЛ киснем у межах від 1,0 до 9,0 л/хв, з допускатими відхиленнями від встановлених значень ± 15%;
-частота вентиляції в межах від 10 до 60 1/хв, з допущеними відхиленнями від встановлених значень ± 3%;
- Відношення тривалості вдиху та видиху 1: 2-0,5;
-концентрація кисню в киснево-повітряній суміші (50 ± 5%);
-максимальний безпечний тиск, обмежується запобіжним клапаном, (5 ± 0,5) кПа ((50 ± 5) см вод. ст.);
-полірувальний тиск на видих у межах від 0,5 до 1,5 кПа (від 5 до 15 см вод. ст.), з фіксацією значень 0,5; 1,0 і 1,5 кПа (5, 10 і 15 см вод. Ст.) (За наявності клапана ПДКВ);
Допустимі відхилення від встановлених значень:
для 0,5 кПа — ± 0,2 кПа (5 см вод. ст. - ± 2 см вод. ст.),
для 1,0 і 1,5 кПа — ± 0,3 кПа (10 і 15 см вод. ст. - ± 0,3 см вод. ст.);
-втрата Давання газу в лінії пасивного видиху не більш ніж 0,2 кПа (2 см вод. Ст.) На постійному потоці газу 25 дм 3/хв (л/хв);
-утічку газу в частині дихального контуру міститься під тиском, не більш ніж 4 дм 3/хв (л/хв).

3. В режимі ІВЛ для дітей віком від 1 року до 6 років апарат забезпечує:
хвилинна вентиляція під час проведення ІВЛ киснево-повітряною сумішшю в межах від 0,7 до 6,0 л/хв, з допущеними відхиленнями від встановлених значень ±15%;
хвилинна вентиляція під час проведення ІВЛ киснем у межах від 0,8 до 3,5 л/хв, з допускними відхиленнями від встановлених значень ± 15%;
-частота вентиляції в межах від 20 до 80 1/хв, з допущеними відхиленнями від встановлених значень ± 3%;
-відношення тривалості вдиху та видиху 1: 2-0,5;
-концентрації кисню в киснево-повітряній суміші (50 ± 5%);
-максимальний безпечний тиск, обмежується запобіжним клапаном, (5 ± 0,5) кПа ((50 ± 5) см вод. ст.);
-полірувальний тиск на видих у межах від 0,5 до 1,5 кПа (від 5 до 15 см вод. ст.), з фіксацією значень 0,5; 1,0 і 1,5 кПа (5, 10 і 15 см вод. Ст.) (За наявності клапана ПДКВ);
Допустимі відхилення від встановлених значень:
для 0,5 кПа — ± 0,2 кПа (5 см вод. ст. - ± 2 см вод. ст.),
для 1,0 і 1,5 кПа — ± 0,3 кПа (10 і 15 см вод. ст. - ± 0,3 см вод. ст.);
-втрата Давання газу в лінії пасивного видиху не більш ніж 0,2 кПа (2 см вод. Ст.) На постійному потоці газу 25 дм 3/хв (л/хв);
-утічку газу в частині дихального контуру міститься під тиском, не більш ніж 4 дм 3/хв (л/хв).

4. У режимі ВВЛ для дорослих і дітей віком від 6 років апарат забезпечує:
-регулювання дихального об'єму під час проведення ВВЛ киснево-повітряною сумішшю в режимах "на вимогу" і в "автоматичному": нижня межа — не більш ніж 0,2 л, верхня межа — не менш ніж 1,2 л;
-регулювання часу позитивного вдиху від 0,5 до 2 с;
-регулювання запускає розрізання в режимі "на вимогу" від 0,05 до 2,0 кПа (від 0,5 до 20 см вод. ст.);
-регулювання часу очікування дихального зусилля пацієнта в "автоматичному" режимі:
нижня межа — не більш ніж 2 с, верхня межа — не менш ніж 20 с,
граничні відхилення — не більш ніж 15% від встановлених значень;
-концентрації кисню в киснево-повітряній суміші (50 ± 5%);
-максимальний безпечний тиск, обмежується запобіжним клапаном 5,0 ± 0,5 кПа (50 ± 5 см вод. ст.);
-втрата Давання газу в лінії пасивного видиху не більш ніж 0,2 кПа (2 см вод. Ст.) На постійному потоці газу 25 л/хв;
-утічку газу в частині дихального контуру міститься під тиском, не більш ніж 4 л/хв.

5. У режимі ВВЛ для дітей віком від 1 року до 6 років апарат забезпечує:
-регулювання дихального об'єму під час проведення ВВЛ киснево-повітряною сумішшю в режимах "на вимогу" і в "автоматичному": нижня межа — не більш ніж 0,1 л, верхня межа — не менш ніж 0,3 л;
-регулювання часу позитивного вдиху від 0,5 до 2 с;
-регулювання запускає розрізання в режимі "на вимогу" від 0,05 до 2,0 кПа (від 0,5 до 20 см вод. ст.);
-регулювання часу очікування дихального зусилля пацієнта в "автоматичному" режимі:
нижня межа — не більш ніж 2 с, верхня межа — не менш ніж 20 с,
граничні відхилення — не більш ніж 15% від встановлених значень;
-концентрація кисню в киснево-повітряній суміші (50 ± 5%);
-максимальний безпечний тиск, обмежується запобіжним клапаном 5,0 ± 0,5 кПа (50 ± 5 см вод. ст.);
-втрата Давання газу в лінії пасивного видиху не більш ніж 0,2 кПа (2 см вод. Ст.) На постійному потоці газу 25 л/хв;
-утічку газу в частині дихального контуру міститься під тиском, не більш ніж 4 л/хв.

6.Апарат працює від будь-якого джерела стисненого кисню з тиском на виході від 0,3 до 0,5 МПа (від 3 до 5 кгс/см2), а також від автономного джерела кисню (балон із киснем місткістю 2 л), тиском 15 МПа (150 кгс/см2).
Електроживлення апарата здійснюється або від бортової мережі транспортного засобу напругою 9,5... 30 В постійного струму, споживаної потужністю не більш ніж 12 Вт, або від промислової мережі змінного струму з напругою 220 В і частотою 50 Гц через адаптер, що входить до комплекту апарата, або від вбудованого джерела електроживлення — акумулятор місткістю 2,2 А-год, номінальною напругою 12 В, з автоматичним зарядним пристроєм.
З електробезпеки апарат відповідає ГОСТ Р50267.12-93 для апаратів із внутрішнім джерелом живлення типу "В".
Маса апарата (без балона та редуктора) не більш ніж 2,6 кг.
Габаритні розміри апарата не більш ніж 233 x 100 x 240 мм.
